Определение групп эффективности огнезащиты металлических конструкций

Эффективность различных составов, конструктивных и неконструктивных огнезащитных средств, используемых для конструкций из металлов, определяют, исходя из особого фактора – предела огнестойкости.

Предел огнестойкости – параметр, вычисляемый по периоду, во время которого огнезащита не допускает критические температуры и открытое пламя непосредственно к металлическим элементам.

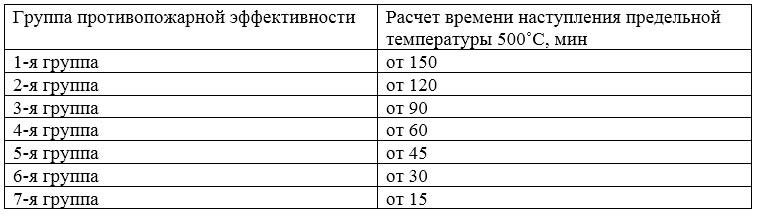

Специалисты выделяют 7 групп эффективности огнезащиты, которые разнятся по времени возникновения предельных состояний для металлических конструкций:


По этим значениям можно ориентироваться, вычисляя период безопасного времени для эвакуации людей и имущества из здания.

Как определяют группу эффективности огнезащиты?

Определение предела огнестойкости для покрытий и конструктивной огнезащиты регламентировано ГОСТ Р 53295-2009. Для получения результатов используют реальные огневые испытания. В процессе используют:

  • опытные образцы – два отрезка стальной балки двутаврового сечения;

  • термодатчики контроля, устанавливаемые на поверхность металла;

  • оборудование для считывания показателей.

На поверхность металла наносят огнезащитный состав или устанавливают конструктивную защиту в соответствии с рекомендациями производителя. Перед проведением теста проводят контрольные замеры толщины изолирующего слоя, после чего нагревают образцы в печи. Во время исследований контролируют:

  • изменение температуры в камере печи;

  • значения термодатчиков на поверхности образцов;

  • трансформацию огнезащитного состава или элементов – вспучивание, растрескивание, отслаивание и т. д.;

  • временной период до наступления предельного состояния для металла (достижение критической температуры 500 градусов).

Фиксация периода времени до критической температуры металла и дает возможность определения группы эффективности огнезащиты. Исключить неточности помогает использование двух образцов – в качестве конечного результата выбирают среднее значение.

После составления протокола о проведенных испытаниях огнезащитному средству присваивают группу, подтверждая информацию, заявленную изготовителем.

В сопроводительной документации указывают все важные параметры по ГОСТ Р 53295-2009:

  1. группу эффективности огнезащиты;

  2. толщину слоя и расход;

  3. технологию монтажа или нанесения состава;

  4. информацию о подготовке поверхности металла – очистка, нанесение грунта;

  5. для жидких составов – количество слоев;

  6. наличие защитных или декоративных покрытий;

  7. гарантийный срок, эксплуатационные условия.

Документация, полученная после проведения огневых испытаний, дает возможность использовать средства огнезащиты легально.

Результаты исследований и вся информация, получаемая во время тестирования огнезащитных составов и конструктивов, позволяет опираться на нее во время составления проекта. Требования зависят от назначения здания или сооружения, исходя из них устанавливают необходимую толщину слоя, расход, общую стоимость огнезащиты для металлоконструкций. Учитывая нормативы и полученные во время испытания результаты, проектировщики объединяют фактическую огнестойкость, подтвержденную исследователями и требуемую в соответствии с нормативами.

Предел огнестойкости и предельные состояния

Предел огнестойкости металлоконструкций определяется достижением одного из предельных состояний или всех поочередно. Маркируется средство огнезащиты буквами и цифрами, где буквенное значение – наименование предела, а число – минуты до наступления предельного состояния.

  1. R – потеря несущей способности. По достижению этого предельного состояния конструкция теряет возможность переносить нагрузки, характеризуется деформацией, приводит к обрушению.

  2. E – нарушение целостности. В элементах конструкции появляются трещины, возникают различные повреждения;

  3. I – потеря термоизолирующих свойств.

В качестве примера: обозначение REI 90 – 90 минут до потери несущей способности, целостности или теплоизолирующих свойств. Любое из состояний может наступить через полтора часа или немного позже.

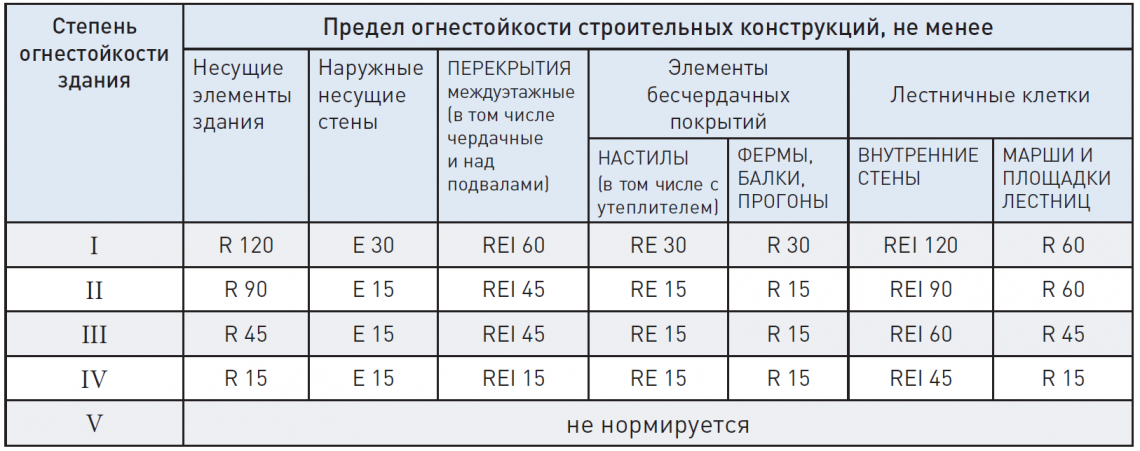

Таблица пределов огнестойкости для зданий согласно СНиП 2.01.02-85.
